11.12.2025Instalační a servisní seřízení dveřního zavírače

Seřízení dveřního zavírače se vždy provádí po jeho montáži před uvedením do provozu a dále pak v rámci pravidelné údržby. Týká se obvykle čtyř základních parametrů: rychlosti zavírání, koncového dorazu, síly zavírání a případně i tlumení otvírání (označeného písmeny BC).

Rozsah nastavitelných funkcí zavírače se může lišit dle jeho typu. Níže uvedené parametry a nastavení se tedy netýkají některých zavíračů v celém rozsahu.

• Rychlost zavírání se nastavuje regulačním ventilem (obvykle označeným číslem 2) v rozmezí přibližně 180° - 15°. Tento ventil reguluje průtok hydraulické kapaliny a tím určuje, jak plynule se dveře zavírají
• Síla zavírání se nastavuje dle šířky křídla většinou v rozmezí 1 - 6, u těžkých dveří 5 - 7 (u každého zavírače je nastavení síly zavírání individuální)
• Koncový doraz se upravuje druhým regulačním ventilem (označeným číslem 3) v rozmezí 15° - 0°, které ovlivňuje rychlost a sílu dovření dveří do zámku
• Některé typy zavíračů navíc umožňují nastavit tlumení otvírání (ventil č. 4), které brání prudkému otevření dveří

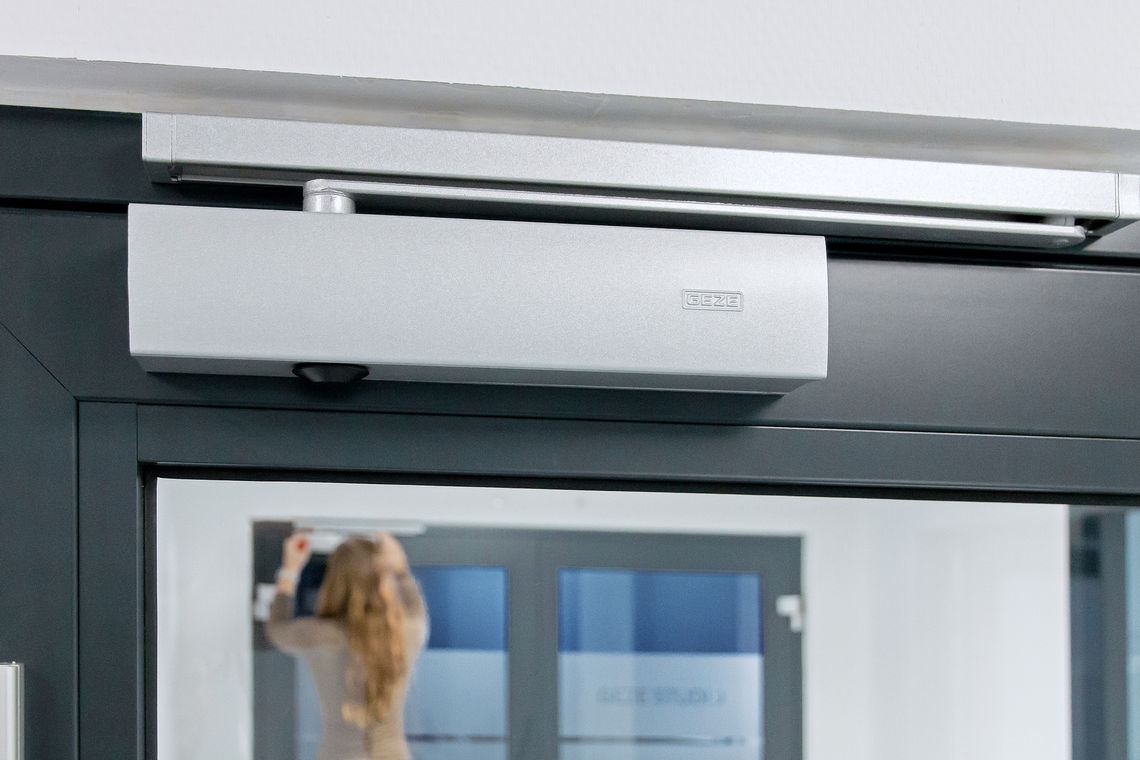

Ilustrační obrázek zavírače s ramínkem, model GEZE TS 2000 NV BC

V průběhu času může docházet ke změně fungování dveřního zavírače - poznáte to podle příliš rychlého nebo naopak pomalého zavírání dveří, které se mohou nedovírat nebo prudce zabuchovat.

Tyto potíže bývají způsobeny změnou hustoty hydraulické kapaliny (vlivem teplot), opotřebováním mechanických částí, uvolněním spojovacích šroubů nebo nevhodným nastavením.

Při pravidelné údržbě se proto kontroluje nejen fyzický stav samotného dveřního zavírače, ale také správný chod dveřního křídla, zda dveře nedrhnou nebo jestli správně zapadá střelka dveřního zámku do protikusu na rámu.

SHRNUTÍ

Doporučený postup při seřizování dveřního zavírače

Příprava

• Zkontrolujte typ dveřního zavírače a dle návodu se obeznamte s označením regulačních ventilů
• Ujistěte se, že všechny šrouby na zavírači jsou utáhnuty, aby nedošlo k dalšímu poškození

Kontrola základní funkce

• Otevřete dveře na plný úhel (cca 90° - 180°) dle typu zavírače a sledujte, jakým způsobem se zavírají
• Vyhodnoťte, zda se dveře zavírají rovnoměrně, zda mají dostatečný koncový impuls pro dovření a jestli se při zavírání nebo otevírání neozývají neobvyklé zvuky

Nastavení rychlosti zavírání v rozmezí 180° - 15° (ventil č. 2)

• Pomalu otáčejte regulačním šroubem (max. o čtvrt otočky):
  • Po směru hodinových ručiček: rychlost zavírání se snižuje (dveře se zavírají pomaleji)
  • Proti směru hodinových ručiček: rychlost zavírání se zvyšuje (dveře se zavírají rychleji)
• Dveře několikrát otevřete a sledujte, jak se zavírají, dolaďte nastavením ventilu plynulost zavírání

Nastavení koncového dorazu (ventil č. 3)

• Nastavuje se v rozsahu 15°- 0° před úplným dovřením
• Účelem je zajistit dostatečný impuls pro bezpečné dovření křídla, aniž by došlo k prudkému zabouchnutí
• Pomalu otáčejte regulačním šroubem (o čtvrt otáčky) a po každé změně proveďte test zavření

Nastavení tlumení otvírání (pokud je k dispozici, ventil č. 4)

• Tato funkce zabraňuje rychlému otevření dveří, například při větru, nebo prudkému rozražení křídla
• Postupujte dle pokynů výrobce - příliš silné ztlumení může způsobit, že se dveře neotevřou zcela a jdou příliš ztěžka

Nastavení síly zavírání (ventil č.1)

• Tento ventil je nastavený už ve výrobě, dle typu dveřního zavírače
• V případě, že křídlo nejde seřídit pomocí ventilů 2 a 3, musíme zvětšit sílu zavírání, a to tak, že po směru hodinových ručiček utahujeme pružinu, aby dveřní zavírač měl větší sílu
• Může také nastat opačný problém, že křídlo jde ztěžka otevřít (má odpor při otvírání) anebo při zavírání bouchá a nejde seřídit ventily 2 a 3, takže povolíme pružinu otáčením proti směru hodinových ručiček
• Jak při utahování, tak povolování musíte otáčet několikrát dokola, abyste pocítili změnu na dveřním zavírači

Kontrola funkčnosti po seřízení

• Otestujte dveře několikrát v plném rozsahu
• Dveře by se měly plynule zavírat po celé dráze zavírání křídla a bezpečně se dovřít bez rázu

----
